Komplett-Kühlsystem für kleinere Werkzeugmaschinen inkl. Kühlmittel
An Standbohrmaschine montiertes Kühl-Schmier-System Typ SA
Dieses Komplettsystem ist vorgesehen für die Versorgung von Standbohrmaschinen, Bandsägen, kleineren Drehbänken usw. mit Kühlflüssigkeit. Dank der professionellen Kühlmittelpumpe vom Typ SA ist es für den Dauerbetrieb an 230 V und 400 V geeignet. Die gewünschte Betriebsspannung wird beim Anschluss der Pumpe eingestellt – jede Pumpe vom Typ SA kann an sowohl an Ein- als auch an Dreiphasen angeschlossen werden. Die Durchflussmenge des Kühlmittels lässt sich stufenlos über das mitgelieferte Ventil einstellen.
Wird eine größere Fördermenge an Kühlschmiermittel benötigt, so kann alternativ das Komplett-Kühlsystem PA zum Einsatz kommen, dessen Pumpe PA-35 etwa drei mal so viel Flüssigkeit fördern kann.
Technische Daten
- Pumpe: SAP SA-150 (60 Watt)
- Betriebsspannung: wahlweise 230 oder 400 Volt
- Regulierung Kühlmittelzufuhr: 10 – 100% (ca. 1,2 – 12 l/ Min. bei 1 m Förderhöhe)
- Abmessungen Kühlmittelreservoir: 360 * 270 * 200 mm (L*B*H)
- Inhalt Kühlmittelreservoir: ca. 20 l
- Material Kühlmittelreservoir: Kunststoff (PP)

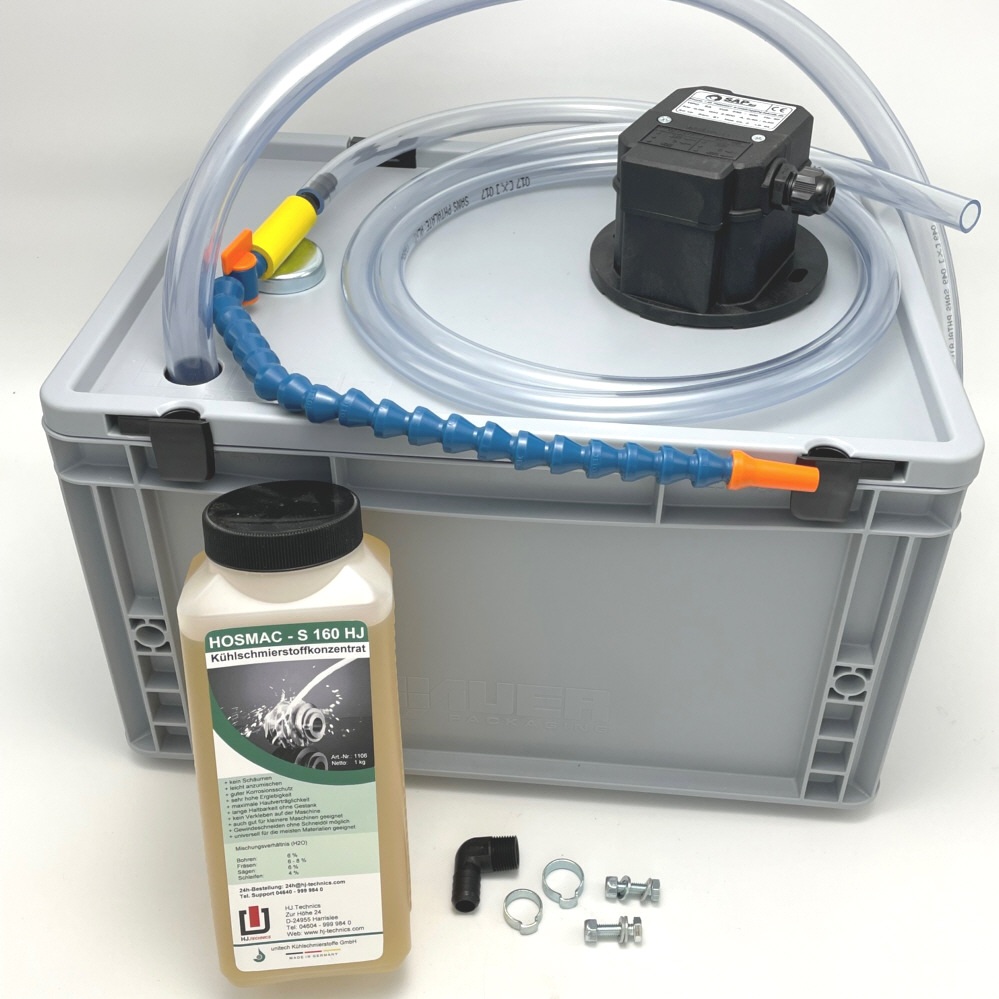

Lieferumfang
- Kühlmittelpumpe SA
- Tank für Kühlmittel (ca. 20 Liter)
- Flex-Schlauch (350 mm lang) mit Düse, Magnetfuß und Ventil
- klarer PVC-Schlauch (Zuführung Bohrmilch) 2 m (16/12 mm)
- klarer PVC-Schlauch (Rücklauf) 1 m (24/19 mm)
- Schrauben, Klemmen, Schlauchfittings
- 1 Liter Kühlmittelkonzentrat, wassermischbar, ausreichend für bis zu 25 Liter Kühlflüssigkeit
Hinweise & ergänzende Informationen
- Die Pumpe SA ist widerstandsfähig gegenüber mit Partikeln durchsetzten Flüssigkeiten (z.B. verunreinigtem Wasser) sowie allen chemischen Verbindungen, welche typischerweise Verwendung in Kühlschmiermitteln finden.
- Die Pumpe ist druckseitig bis 80% drosselbar, was eine optimale Anpassung der Fördermenge ermöglicht.
- Der Einlassstutzen der Pumpe ist kompatibel zu Quick-Fit-Kupplungen.
- Wir können die Pumpe Typ SA auf Kundenwunsch für alle Netzspannungen fertigen.
